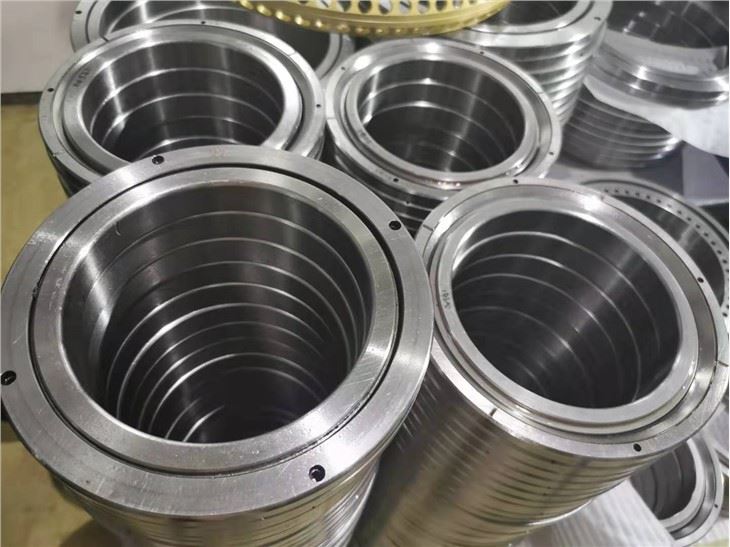

Попречни ваљкасти лежај РБ12025
Карактеристике укрштених ваљкастих лежајева
Код крижног ваљкастог лежаја, цилиндрични ваљци су постављени попречно, сваки ваљак окомито на суседни ваљак, у утору од 90 ° В, одвојен један од другог помоћу носача за размак. Овај дизајн омогућава само једном лежају да прима оптерећења у свим смеровима, укључујући , радијално, аксијално и моментално оптерећење. С обзиром да клипни ваљак постиже високу крутост и прецизност може да достигне до П5, П4, П2, упркос минималним димензијама унутрашњег и спољног прстена, оптималан је за примене као што су спојеви и окретне јединице индустријских робота, окретни столови обрадних центара, медицинских, опреме, мерних инструмената и машина за производњу ИЦ-а.
Тачност ротације:
Дистанчни носач који се уклапа међу ваљке са попречним нагибом због нагиба и окретног момента од повећања због трења између ваљака. Као уобичајени типови који користе челичне носаче лима, клипни лежај не изазива померање или закључавање ваљка и обезбеђује стабилан обртни момент. унутрашњи и спољни прстенови дизајнирани су тако да се могу раздвојити, зазор лежаја се може подесити. Поред тога, обезбеђује се високо прецизно ротационо кретање подешавањем зазора лежаја како би се обезбедило преднапрезање.
Карактеристике употребе:
Унутрашњи и спољни прстенови, који су одвојиви, причвршћени су на тело ваљка са попречним ваљком након што су монтирани ваљци и дистанчни носачи. Овај поступак спречава да се прстенови одвоје један од другог. Због тога је прстенове лако руковати приликом постављања Попречни ваљкасти лежај. Дистанчни носач држи ваљке у исправном положају и на тај начин спречава њихово нагињање. Ово елиминише трење између ваљака и на тај начин обезбеђује стабилан обртни момент. Попречни низ ваљка омогућава да једнострука једнострука клипна лежаја примају оптерећења у у свим смеровима, повећавајући крутост до три до четири пута већу од класичног типа.
Поступак инсталације
1. Темељно очистите кућиште и остале делове које треба уградити и проверите да ли је потребно скидање кућишта.
2. Будући да је прстенасти ваљак лежај типа танког зида и стога има тенденцију да се приликом постављања не поравна, у случају ове ситуације, постепено убаците производ у кућиште или на осовину лаганим ударцем пластичним чекићем. , задржавајући производ водоравно. Пазите, наставите да чекићем потпуно додирујете референтну површину.
3. Поставите прирубницу на прстенасти ваљак. Поставите прирубницу неколико пута да се подударају са отворима за вијке.
4. Уметните вијке за прешање у рупе. Ручно окрените вијке и пазите да на њима не дође до искривљења које настају услед неусклађивања рупа.
5. Као што је приказано на слици 1:
Притегните затичне вијке у три до четири корака од лаког до потпуног затезања вишекратним причвршћивањем вијака дијагоналним редоследом. Када затезање одвојивог унутрашњег или спољног прстена лаганим окретањем интегралног спољног или унутрашњег прстена исправите дислокацију између прстена и тела .
