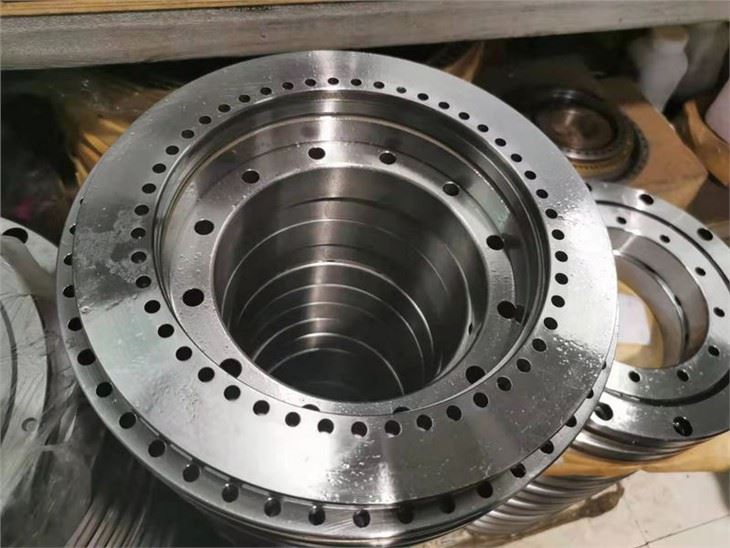

ИРТ 200 ротациони стони лежај за аксијални окретни сто обрадног центра
граничне димензије | Основна носивост (КН) | Ограничење брзине (маст) | Тежина Кг | ||||||||||||
аксијално оптерећење | радијално оптерећење | ||||||||||||||
d | D | H | H1 | C | D1 | J | J1 | динамичан | статичне | динамичан | статичне | ||||
јединица: мм | Ца | Цоа | Цр | Цор | р/мин | ||||||||||
ИРТ200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 120 | 765 | 81.5 | 220 | 260 | 9.7 | |
Број модела | Рупе за причвршћивање | Парцеле | Момент затезања | Обртни момент трења | Прецизност ротације | |||||||
Рупе унутрашњег прстена | Рупе спољашњег прстена | |||||||||||
Рупе за причвршћивање | Рупе за причвршћивање | Рупа за извлачење навоја | ||||||||||
d1 | d2 | a | количина | d3 | количина | G | количина | Количина×т | Нм | Нм | μm | |
мм | мм | |||||||||||
ИРТ200 | 7 | 11 | 6.2 | 48 | 7 | 45 | M8 | 3 | 48×7,5 степени | 14 | 14 | 4 |
Толеранције обраде за вратила
Број модела | пречник осовине (мм) | округлост (О) | окомитост (⊥) | Паралелизам （∥） | храпавост Ра | ||
Називна димензија | горњи | ниже | t1（μm） | t4(μm) | t4(μm) | Ра(μм) | |
ИРТ200 | 200 | 0 | -0.02 | 10 | 7 | 7 | 0.8 |
Толеранције обраде за кућишта
Број модела | пречник кућишта (мм) | Роунднесс （O） | окомитост (⊥) | Паралелизам （∥） | храпавост Ра | ||
Називна димензија | горњи | ниже | t1（μm） | t4(μm) | t4(μm) | Ра(μм) | |
ИРТ200 | 300 | 0.025 | -0.007 | 12 | 8 | 8 | 0.8 |
