класификација и мапирање упалних зупчаника
Зупчасти зупчаник је метода класификације зупчаника. Подељен је на равну ротацију зупчаника и просторну ротацију зупчаника према вертикалном релативном положају и правцу зуба две зупчанице (било да су два круга паралелна). Према условима рада зупчаника, може се поделити на отворени пренос и затворени пренос; равни зуб, коси зуб, јајасти зуб или равни зуб, закривљени зуб у складу са обликом зуба зупчаника или зубним профилом

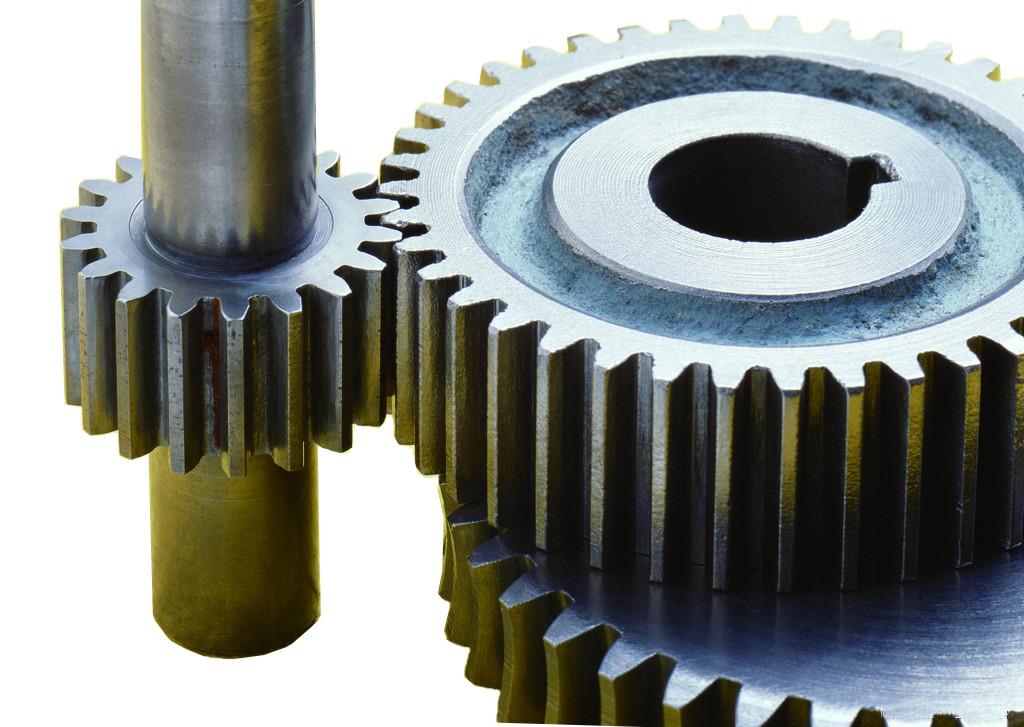

Спур Геар:
Метода зарука: спољни ротор, унутрашњи ротор, зупчаник и носач
Основне карактеристике: Контактна линија профила зуба је равна линија паралелна са дужином. Два профила зуба истовремено улазе или се поравнавају по ширини зуба, што лако изазива ударце и буку, а пренос је лош у стабилности.
Зупчасти зупчасти конуси: стожац стожац, индексирни конус, горњи конус, коријенски конус, основни конус, основне карактеристике: користи се за пријенос између двије оси које се пресијецају, зуби се распоређују дуж површине конуса, а величина почетног зупчаника је према смјер врха конуса постепено се смањује
Да би се цилиндрични зупчаник под правим углом окретао у оба смера, два зуба профила зуба зупчаника су састављена од инволуте закривљених површина истог облика и супротних смера. Називи и симболи сваког дела су: горњи круг зуба, круг коријена зуба, утор за зуб, дебљина зуба, висина тона, модул м, индексни круг д, врх и коријен, зазор врха
Зупчаници су класификовани у зупчасте зупчанике, спиралне зупчанике, зупчасте зупчанике и закривљене зупчанике према облику линије зуба. Зупчасти зупчаници односе се на зупчанике чији су зуби паралелни са вертикалним и хоризонталним смеровима.
Зупчасти зупчаници су један од најчешћих зупчаника у стварној производњи и употреби. Неопходно је да се зупчаници током употребе оштете. Због тога је потребно направити нову брзину која је иста као оригинал. Из различитих разлога, купци не могу обезбедити тражене зупчанике. Да би се осигурало да се прерађени производи могу нормално користити, зупчаницима је потребна тачна измјера и пресликавање. Геодетски рад и рад на мапирању је сложен задатак. Пошто је врло мало информација о геодетском снимању и мапирању зупчаних зупчаника, саветовати цртеже незгодно. Радно искуство и методе мапирања зупчастог зупчаника у неколико практичних продукција сажето су кроз практичне операције. Увод је следећи:
Прво, иако параметри и димензије зупчаних зупчаника нису много, стандардни систем различитих зупчаника предвиђа да се модул или пречник користе као основа за израчунавање других параметара и димензија сваког дела. Због тога се геодетским радом и мапирањем морају уложити сви напори да се тачно одреди величина модула или пречник зглоба. У исто време, угао притиска је основни параметар за одређивање облика зуба, а важно је и правилно одређивање.
Генерално гледано, Јапан, Немачка, Француска, Чешка и бивши Совјетски Савез су сви модуларни системи. Стога морамо разумјети земљу коришћења и производње мјереног степена пријеноса, како бисмо могли предвидјети стандардни систем који користи овај зупчаник. Можете посматрати профил зуба зупчаника. Ако је профил зубног профила закривљен, а дно жлеба зубастог облика, може се прелиминарно одредити као модуларни систем. Стандардни угао притиска је углавном 20 степени. Сједињене Државе и Велика Британија користе контролу пречника, а стандардни угао притиска је 14,5 степени. Два и 20 степени. Имајте на уму да је профил зуба релативно раван, а дно жљеба зуба је шире. Лук се у почетку може одредити као контрола пречника. Угао притиска је 14,5 степени. Такође можете да употребите плочу за мењач или стандардни узорак сталак да утврдите да ли је то почетни угао притиска, ако знате горе наведене услове, можете то стварно пресликати:
(1) Дм метода за мерење пречника вршних кругова
Прво избројите број зуба зупчаника З, а затим помоћу калибра мерите пречник Дм горњег круга зуба. Ако се утврди да је зупчаница стандардни облик зуба модула, његов модул:
м = Дм / З + 2
Ако се процењује да је зупчаница стандардни профил зуба, његов пречник је
Дп = 25,4 * (З + 2) / Дм
Међутим, треба напоменути да ако је број зуба зупчаника једнак, то се може директно измерити; ако је број зуба непаран, измерена величина није пречник круга врха зуба Дм, већ врх зуба једног зуба до супротног зуба на супротном зубу Удаљеност Д између пресека површине и врха зуба круг је мањи од пречника горњег круга зуба. Обично се Дм множи корекцијским фактором к да би се добио пречник горњег круга зуба Д, то јест:
Дм = к * Д
У пракси је пречник горњег круга зуба израчунат корекционим коефицијентом к (Табела 1) непарног пречника зуба зуба опћенито мали, а пречник горњег круга зуба израчунат помоћу исправљеног корекцијског коефицијента к (Табела 2 ) према горњој формули је ближа стварној вредности, табела 2 је тачнија од табеле 1, а број зуба је ситнији, можете се обратити на њу.

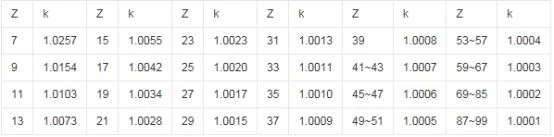

Табела 1 Корекциони фактор к за пречник врха круга зупчаних зупчаника

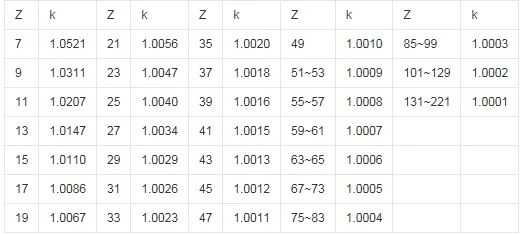

Табела 2 Коефицијент корекције к након корекције
Ако непарни зупчаник није зупчаница, али има рупу, може се измерити и унутрашњи пречник д и удаљеност Х од зида рупе до врха зуба. Пречник врха зуба може се добити следећом формулом:
Дм = 2 * Х + д
(2) Мерење укупне висине зуба х
Када је зупчаник незгодан за мерење пречника горњег круга зуба због великог модула и зуба итд., Укупна висина зубаца х може се измерити да се одреди модул или пречник. Укупна висина зуба х може се мерити дубином зглоба репног калибра. Доступни су и други алати за мерење дубине, у зависности од услова на локацији. Ако зупчаник има рупу, укупна висина зуба х може се добити индиректно. Одузимање растојања је укупна висина зуба х, а модул или корак се израчунавају на следећи начин:
м = х / 2ф + ц Дп = 25,4 * （2ф + ц） / х
ф :: коефицијент висине зуба ц: коефицијент радијалног зазора
ф, ц се могу наћи у таблици параметара системског система зупчаника [3]
(3) Метода мерења растојања у центру А
Горње две методе се не могу мерити када зуби зупчаника постану оштри, јако истрошени или се котрљају. У овом тренутку можемо тражити од купца да наведе средишњу раздаљину А од две упарене брзине и број зубаца две зупчанице. То је лако направити. Израчунајте модул или висину на следећи начин:
м = 2 * А / З1 + З2 Дп = 25,4 * （З1 + З2） / 2 * А
З1, З2: број зуба подударног зупчаника
Затим се упоређује модул или пречник, који се израчунава било којом од три методе, са стандардним низом спојева модула или пречника, који је од њих најближи.
Наведено је метода мапирања зупчаника зупчаника која се обично користи у стварном раду. Најбоље је користити две методе да се међусобно провере када га користите. На овај начин је одређени модул или пречник тачнији. Тренутно је рад на мапирању у основи завршен. Посебна напомена: Горе наведене методе геодетског снимања и мапирања изводе се под условом да унапред можемо утврдити или истражити стандардни систем који су усвојили зупчаници. Ако су "сви услови непознати" зупчаника, горње методе могу се само упутити и затим свеобухватно проценити преко других канала. Верујем да су горе поменуте методе геодетског снимања и мапирања од одређене помоћи мојим колегама који су тек почели да раде или мапирају зупчасте зупчанике и на које вреди поменути.
