Класификација структуре зупчаника
Генерално постоје зупчаници, жлебови за зубе, крајеви лица, нормална лица, додатни кругови, кругови коријена зуба, основни кругови и индексни кругови

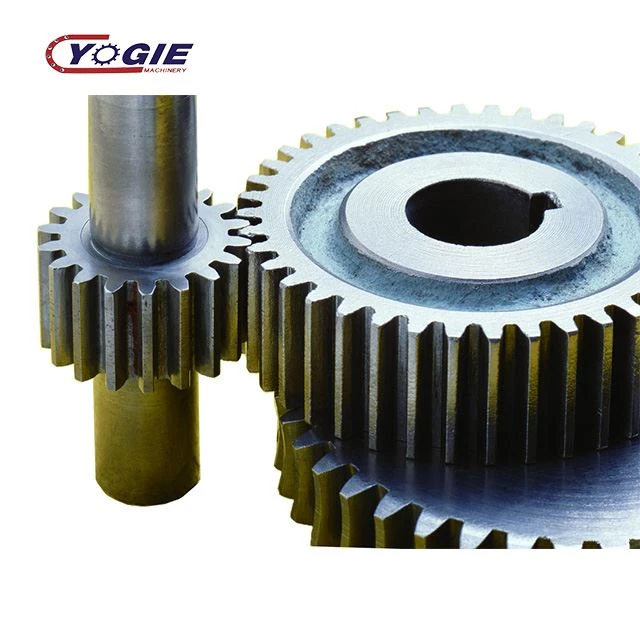

Зупчаници
Скраћено као зуб, то је сваки конвексни део зупчаника који се користи за мрежање. Ови конвексни делови су обично распоређени у радијалном облику. Зуби на зупчанику се међусобно контактирају, тако да се зупчаник може непрекидно повезивати и радити.
Цоггинг
То је простор између два суседна зуба зупчаника на зупчанику; крајња страна је на цилиндричном зупчанику или цилиндричном пужу и равни која је окомита на осу зупчаника или пужа.
Крај лица
То је раван на оба краја зупчаника.
Дхарма
Односи се на раван окомиту на линију зуба зупчаника.
Додатак круг
Односи се на круг где се налази врх зуба.
Круг корена зуба
Односи се на круг где се налази дно жлеба.
Основни круг
Генерирајућа линија која формира еволвенту је чисто котрљајући круг.
Индексни круг
То је референтни круг за израчунавање геометријских димензија зупчаника на крају.
Главни параметри
Број зуба З
Затворени мењач углавном има већу брзину. Да би се побољшала стабилност мењача и смањили удар и вибрације, боље је имати више зуба. Број зуба зупчаника може бити з1=20-40. Отворени (полуотворени) мењач, јер су зуби зупчаника углавном истрошени, да би се спречило да премали зупчаник, превише зупчаника не би требало користити за зупчаник, углавном з1=17 ~ 20.
Угао завојнице
β ГГ гт; 0 је леворук;
β ГГ лт; 0 је дешњак
Терен зуба
пн=птцосβ (индекси н и т представљају ознаке нормалног правца и крајње површине)
Модул
Модул се односи на однос корака п између два суседна зуба зупчаника на истом бочном профилу зуба и односа обима π (м=п / π), у милиметрима. Модул је један од најосновнијих параметара модуларних зубаца зупчаника. За модуле равних, завојних и конусних зупчаника погледајте стандардну табелу модуларних серија (ГБ / Т 1357-1987).
мн=мтцосβ
m=p/ π
Индексни круг зупчаника је основа за пројектовање и израчунавање величине сваког дела зупчаника, а обим индексног круга зупчаника=πд=зп
Модул м је основни параметар који одређује величину зупчаника. Зупчаник са истим бројем зубаца има већи модул, а његова величина је такође већа.
угао притиска
α рб=рцосα=1 / 2мзцосα
У тачку додира П кругова корака два зупчаника, оштри угао између заједничке нормалне линије два зупчана профила (тј. Смер силе профила зуба) и заједничке тангентне линије два круга нагиба (тј. тренутни смер кретања у тачки П) назива се Угао притиска назива се и угао захваћања. За један зупчаник то је угао профила зуба. Угао притиска стандардних зупчаника је обично 20 ГГ куот ;. У неким приликама се користе и α=14,5 °, 15 °, 22,50 ° и 25 °.
Пречник индексног круга
d=m*z
Централна удаљеност
a=1/2*m(z1+z2)
Тачни услови мрежног повезивања
m1=m2,α1=α2,β1=β2
Да би се спречило подрезивање зупчаника, за стандардни цилиндрични зупчаник са правим ивицама са α=20 ° треба узети з1≥17. З2=у · з1.
Коефицијент висине додатка и коефицијент зазора
—H*a, C*
Када се два зупчаника спајају, врх зуба једног зупчаника увек улази у коријен зуба другог зупчаника. Да би се спречило топлотно ширење и прелив и имао простора за подмазивање уља, висина корена зуба мора бити већа од висине врха зуба. Из тог разлога уводе се додатни коефицијент висине и коефицијент зазора главе.
Нормални зуб: х * а=1; Ц *=0,25 Кратки зуб: х * а=0,8; Ц *=0,3
